Werkzeugmaschinen: Rückförderpumpe meistert Späne bis 10 mm
Mit der neuen einstufigen Baureihe MTA für die Werkzeugmaschinenindustrie hat Grundfos die Baureihe für ‚schmutzige‘ Medien weiterentwickelt: Als Rückförderpumpe eingesetzt, fördert sie mit Spänen aus der spanabhebenden Bearbeitung und anderen abrasiven Bestandteilen verunreinigte Kühlschmierstoffe.

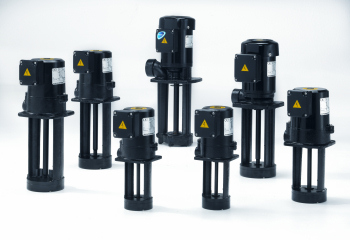

Mit der neuen einstufigen Baureihe MTA hat Grundfos das Programm für die Werkzeugmaschinenindustrie um eine Baureihe für "schmutzige" Medien weiterentwickelt. (Foto: Grundfos)
Sie meistert Partikel und Späne bis zu einem Durchmesser von 10 mm. Das in dieser Baureihe eingesetzte halboffene Laufrad widersteht abrasiven Feststoffanteilen, ist korrosionsbeständig und fördert viskose Medien bis 75 cSt ohne den Motor zu überlasten. Da konstruktiv auf den Einbau einer Wellendabdichtung verzichtet wurde, sind die Pumpen vom Typ MTA trockenlaufsicher und wartungsfrei.
Darüber hinaus kann der Werkzeugmaschinen-Hersteller wählen, wie der Kühlschmierstoff angesaugt wird. Üblicherweise wird der Kühlschmierstoff bei Eintauchpumpen von unten abgesaugt (‚Bottom Suction‘). Als Option bietet die MTA das Ansaugen mit einem um 180° gedrehten Laufrad von oben (‚Top Suction‘)an. Das optionale Design benötigt keine Bodenfreiheit, und schwimmende Späne können leicht mit eingesaugt werden. Die spezifische Anwendung entscheidet darüber, welche Konstruktion für die Applikation günstiger ist.
Mit neun Baugrößen und über 100 Varianten deckt die Baureihe MTA den Leistungsbereich bis 350 l/min und Förderhöhen bis 18 m ab. MTA-Pumpen arbeiten mit höchster elektrischer und hydraulischer Effizienz; das senkt den Energieverbrauch und reduziert den Wärmeeintrag in den Kühlschmierstoff. Der geringere Wärmeeintrag senkt die aufzubringende Kühlleistung und mindert somit die Betriebskosten.
Die Vorteile der Baureihe MTA auf einen Blick:
- halboffenes Laufrad fördert Späne bis zu einem Durchmesser von 10 mm
- geringe Lagerhaltung durch bifrequente Spannungstypen
- verschieden Druckanschlüsse und Spannungstypen möglich.
- einfaches, robustes und wartungsfreies Design ohne Wellenabdichtung
- absolut trockenlaufsicher
- Ansaugen des Kühlschmierstoffs über den Saugeingang von unten oder optional oben
- fördert viskose Medien bis 75 cSt ohne den Motor zu überlasten
- einfache Installation
- Motoren erfüllen bereits jetzt die Anforderungen der Ökodesign-Richtlinie (ErP) für 2015.
Für die international tätigen Werkzeugmaschinen-Hersteller ist wichtig, dass die fünf Motorgrößen bifrequent für den Betrieb mit 50 und 60 Hz ausgelegt sind und in drei unterschiedlichen Spannungsvarianten für die Märkte in Europa, Asien und den USA zur Verfügung stehen.
Darüber hinaus erfüllt die leistungsstärkste Pumpe MTA200 mit IE3 Motor die internationalen Normen für hocheffiziente Motoren, einschließlich der seit 16. Juni greifenden europäischen Ökodesign-Richtlinie (ErP).
Mit der Entwicklung der neuen Baureihe MTA deckt Grundfos mit seinem Portfolio an KSS-Pumpen den Versorgungs-, als auch die Rückförderseite des Kühlschmierstoff-Kreislaufs ab.
Quelle:Grundfos GmbH
