Sichere Ventilabschaltung zum Nachrüsten

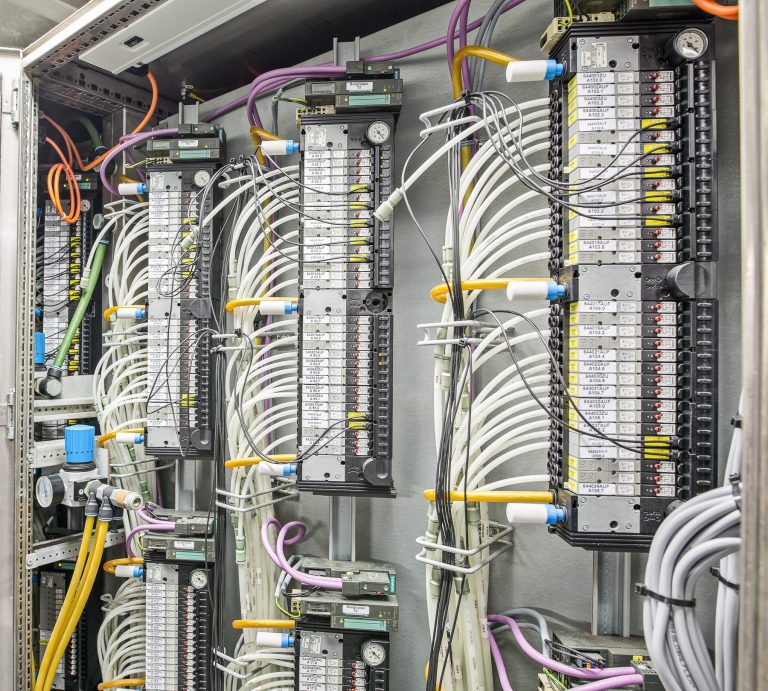

Die patentierte Abschaltfunktion ist bei diesen Ventilen mit einem zweiten Anschluss realisiert, über den der Stromkreis der Magnetspule unterbrochen werden kann. (Bildquelle: Bürkert Fluid Control Systems)
Die Sicherheitsanforderungen an eine Anlage verändern sich oft im Laufe der Zeit. Dann kann das Umrüsten auf eine Profisafe-Lösung aufwendig, teuer und mit unerwünschten Stillstandszeiten verbunden sein. Bürkert Fluid Control Systems (vgl. Firmenkasten) bietet deshalb eine praxisgerechte Alternative: Pneumatikventile mit zusätzlicher Abschaltfunktion (Typen 6524 und 6525) können einfach auf jedem beliebigen Ventilplatz der Ventilinseln nachgerüstet und damit unabhängig von der regulären Schaltsignalsteuerung der Ventilinsel abgeschaltet werden. Dabei benötigt das Plus an Sicherheit keine größeren Schaltschränke.
Die Ventile bestehen aus einem Vorsteuer-Flipper-Magnetventil und einem Pneumatiksitzventil. Das Flipper-Wirksystem erlaubt das Schalten hoher Drücke bei geringer Leistungsaufnahme und mit kurzen Schaltzeiten. Die patentierte Abschaltfunktion ist über einen zweiten Anschluss realisiert. Die Ventile werden also weiterhin über den Bus angesteuert, bieten aber zusätzlich vorne einen zweiten elektrischen Anschluss, über den der Stromkreis der Magnetspule unterbrochen werden kann. Bei Auslösen einer Sicherheitskette schalten die Öffnerkontakte eines Notausrelais die Spule des Pneumatikventils ab, unabhängig von der Ansteuerung des Ventils über die SPS.
Die Ventile, mit denen sich Prozesse bis zum Performance Level C gemäß Maschinenrichtlinie sicher abschalten lassen, gibt es als 3/2-, 5/2- und 2x 3/2-Wegeventil. Anlagenbetreiber aus der Prozessindustrie können so mit einfachen Mitteln auf steigende Sicherheitsanforderungen reagieren. Darüber hinaus kann durch die Einbindung eines sogenannten Redundanzblockes sogar das Performance Level D erreicht werden.
Quelle:Bürkert GmbH & Co. KG
