Renesas Electronics Europe revolutioniert mit neuen RX111-Umrichter-Kits die Motorsteuerung
Renesas Electronics Europe stellt seine neuen RX111-Motor-Control-Kits vor. Diese Umrichter-Referenzlösungen sind zur Ansteuerung beliebiger 3-Phasen-Permanentmagnet-Synchronmotoren (PMSM, auch als bürstenlose AC-Motoren bezeichnet) konzipiert.
Die RX111-Umrichter-Kits sparen Zeit in der Entwicklung, da die Abstimmung der Motorparameter und die Ermittlung der optimalen Koeffizienten für den Tuning-Algorithmus entfallen. Die Kits bringen einen AC-Permanentmagnet-Motor in weniger als einer Minute zum Laufen und verkürzen so die Time-to-Market erheblich.
Die neuen RX111-Umrichter-Kits revolutionieren die Integration von 3-Phasen-Motoren in Geräten. Die Kits basieren auf den 32-Bit-MCUs der RX-Familie von Renesas, die bei einer Betriebsspannung von 3 V laufen und eine Rechenleistung von 50 DMIPS bei 32 MHz Taktfrequenz bieten. Die RX111-Referenz-Kits wurden für Geräte mit mittlerem bis hohem Dynamikverhalten und geringen Stücklistenkosten konzipiert. Die Kits liefern bis zu 7 Amax bei 24 VDC und wurden mit mehr als 30 unterschiedlichen Motoren getestet. Auf Anfrage ist zusätzlich eine externe Leistungsstufe erhältlich, die voll kompatibel zu den bestehenden RX220 und RX62T Umrichter-Kits ist. Die neuen RX111-Kit-Lösungen bieten das erforderliche Dynamikverhalten für eine hoch genaue Motor-Ansteuerung.
Die neuen RX111-Kit-Lösungen sind ein weiterer bedeutender Baustein in der Geschäftsstrategie von Renesas Electronics, eine umfassende Palette innovativer Lösungen bestehend aus Hard- und Software anzubieten. Die bereits verfügbaren Kits des Unternehmens sind sehr erfolgreich und wurden auf breiter Basis von Entwicklern und Ingenieuren angenommen. Diesen ermöglichen sie erhebliche Kosteneinsparungen sowie eine kürzere Time-to-Market. Renesas wird in den kommenden Monaten eine Reihe weiterer Kits vorstellen. Einen Großteil dieser Kits wird das Unternehmen auf seinem Messestand auf der Electronica im November zeigen. Unter dem Motto ‘Connect with Tomorrow’ bilden die Kit-Lösungen ein zentrales Thema von Renesas auf der diesjährigen Electronica in München.
Renesas hat die zwei auf den RX111-MCUs beruhenden Entwicklungswerktools als Lösung für eine besondere Herausforderung entwickelt, vor der Ingenieure häufig stehen:
Feinabstimmung der Embedded-Software auf die Anwendungsanforderungen, besonders bei sensorlosem feldbasierten Steuerungsalgorithmen.
Die Umrichter-Kits zeichnen sich durch die folgenden Produktmerkmale aus:
- Automatisches Tuning der proportional-integralen (PI) Strom-Koeffizienten Kp und Ki
- Ermittlung der intrinsischen Motorparameter Rs, Ls und Λm
- Visualisierung von Motor-Phase und -Strom sowie der Schritt-Antwort in Echtzeit
- Dynamische Modifikation der PWM-Frequenz und der Steuerschleife
Im Lieferumfang des Kits enthalten ist eine intuitive grafische PC-Benutzeroberfläche (GUI) mit einem einsatzbereiten Umrichter-Prototypen als Referenz, die der Entwickler mit nur wenigen Mausklicks zur Ansteuerung seiner eigenen Motoren verwenden kann. Zusätzlich enthalten die Kit-Lösungen einen sensorlosen Vektorsteuerungs-Algorithmus zur genauen Steuerung von Drehzahl und Drehmoment. Dieser Algorithmus kann mit Flux Weakening Drehzahlen oberhalb der Motor-Nenndrehzahl erzielen. Weiterhin sind zwei Flux Estimator Blocks implementiert, die ein hohes Maß an Flexibilität in Bezug auf Motor-Typen und Anwendungsanforderungen ermöglichen.

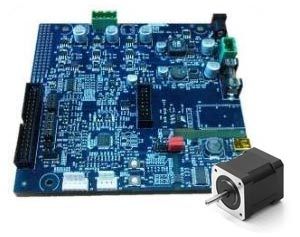

Jedes Kit enthält das YROTATE-IT Umrichter-Board, einen 24 VDC Permanentmagnet-Wechselstrommotor, eine CD-ROM einschließlich Quellcode für die Embedded-Software, die PC-GUI, Schaltpläne für das Board, eine Stückliste, Gerber-Dateien, ein Benutzerhandbuch, eine Quick-Start-Anleitung sowie Schaltpläne/Gerber-Dateien für die Leistungsstufe.
