Pumpen im Ex-Bereich einfach und zuverlässig vor Trockenlauf schützen

Im Rahmen einer Forschungskooperation mit der Physikalisch-Technischen Bundesanstalt wurden Grundlagen und Anwendbarkeit für diese Technologie untersucht, um diese als Zündquellenüberwachungseinrichtung gemäß eines Zündschutzsystems vom Typ b1 nach ATEX und IEC Ex zertifizieren zu können.

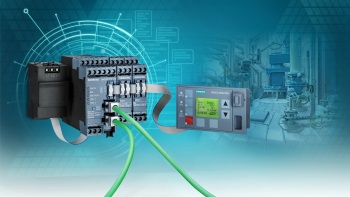

Über die Messmodule überwacht Simocode pro die elektrische Wirkleistungsaufnahme des Pumpenmotors, erkennt daraus einen nachlassenden Durchfluss und schaltet gemäß der vorgegebenen Grenzwerte die Pumpe rechtzeitig vor einem drohenden Trockenlauf ab. Sonst zur Überwachung des Pumpentrockenlaufs notwenige zusätzliche Sensorik kann entfallen. Ein menügeführten Teach-in-Vorgang in der Engineering-Software unterstützt den Anwender beim Einstellen der Grenzwerte. Die Vorteile des neuartigen wirkleistungsbasierten Trockenlaufschutzes von Siemens sind, neben der reduzierten Hardware, die frühe Fehlererkennung und vermiedene Schäden an der Pumpe, der sichere und zuverlässige Explosionsschutz, Kosten- und Zeitersparnis bei der Wartung sowie eine höhere Anlagenverfügbarkeit und Wirtschaftlichkeit.

Hintergrundinformation

Wenn in der Industrie brennbare Medien zum Einsatz kommen, steht Sicherheit an oberster Stelle. Dies gilt besonders für die chemische Industrie, wo brennbare Flüssigkeiten in explosionsgefährdeten Bereichen hergestellt, verarbeitet und über Pumpen transportiert werden. Beginnen die Pumpen trockenzulaufen, können innerhalb und außerhalb der Pumpe gefährliche Zustände wie Luft-Gas-Gemische, Funkenbildung und hohe Temperaturen durch Reibung entstehen. Bei elektrisch angetriebenen Kreiselpumpen sinkt die Leistungsaufnahme bei Trockenlauf, so dass Simocode pro die Pumpe bei Unterschreitung eines Mindestwertes abschaltet. Der Einbau konventioneller Überwachungsgeräte, etwa von Füllstandsensoren, entfällt. Das Motormanagement-System Simocode Pro bietet umfassende Schutz-, Überwachungs- und Steuerfunktionen zur sicheren Abschaltung von Motoren, die Integration in Prozessleitsysteme wie Simatic PCS 7 sowie vielfältige Schnittstellen zur anlagenweiten Kommunikation. Überlagerten Systemen oder Cloud-Lösungen stellt Simocode Pro detaillierte Betriebs-, Service- und Diagnosedaten sowie Prozess- und Messwerte bereit.
