Prozess-Membranpumpen mit PTFE-Membran für Drücke bis 1.000 bar

11.05.2011

Auf Offshore-Bohrplattformen, Bohrschiffen und FPSO (Floating Production Storage Offloading) ist Platz knapp, eingesparter Raum ist bares Geld wert. Die Betreiber bevorzugen deshalb kompakt bauende und leichte Anlagenkomponenten. Wie aber kann beispielsweise eine Prozess-Membranpumpe kompakt bleiben, wenn der Betreiber zugleich immer höhere Prozessdrücke fordert?

Platzbedarf und Gewicht einer Hochdruck-Prozess-Membranpumpe werden primär durch den Durchmesser des Pumpenkopfes bestimmt. Dieser wiederum hängt von der Geometrie der Membrane ab. Auf den ersten Blick überraschend ist, dass PTFE-Membranen bei gleicher Pumpenleistung einen kleineren Durchmesser benötigen als Metallmembranen. Das liegt daran, dass sich eine hochelastische PTFE-Membran stärker verformen lässt (ein größeres Hubvolumen hat) als eine doch recht steife Metallmembran. Deren geringere Auslenkung erfordert einen größeren Durchmesser.

Doch ist die konstruktive Einbindung einer PTFE-Membran im Hochdruckbereich nicht einfach und erfordert sehr spezielle Fertigungs- und Material-Kenntnisse. Lewa löst diese Aufgabe durch die patentierte druckunterstützte Membran-Einspannung. Die Besonderheit liegt darin, dass sich die Einspannung während des Druckhubes konstruktiv bedingt nicht aufdehnt. Deshalb ist keine zusätzliche Hilfsdichtung erforderlich – und das bei Drücken bis 1000 bar. Lewa ist somit der einzige Pumpenhersteller, der mit dem Pumpenkopf M800 bei Drücken zwischen 400 und bis zu 1000 bar mit einer PTFE-Membran arbeitet.

Die dafür entwickelte Geometrie der Einspannung wurde mit Hilfe der Finite-Elemente-Methode (FEM) berechnet. FEM dient u.a. zur Untersuchung und Klärung folgender Fragestellungen:

  • Verformung und Relativbewegung der Bauteile bei der Montage und im Betrieb

  • Ermittlung des Kontaktverhaltens der Komponenten

  • Optimierung der mehrachsigen Spannungsverteilung in den Bauteilen, um lokale Überlastungen zu vermeiden und um die Werkstoffe gleichmäßig auszunutzen

  • Berücksichtigung des nicht-linearen Verhaltens der Werkstoffe unter wechselnden Belastungen

  • Dauerfestigkeitsnachweis bzw. zu erwartende Zeitstandsfestigkeit

Die Vorteile einer PTFE-Membran gegenüber einer Metallmembran sind beeindruckend. Neben dem klaren Platz- und Gewichtsvorteil zeichnen sich die so ausgerüsteten Prozesspumpen durch eine längere Membran-Standzeit und die größere Toleranz gegenüber Partikeln aus. Aufgrund der guten Saugfähigkeit sinken die NPSH-Anforderungen. Nicht zu vergessen sind die Kostenvorteile durch Material und Baugröße.

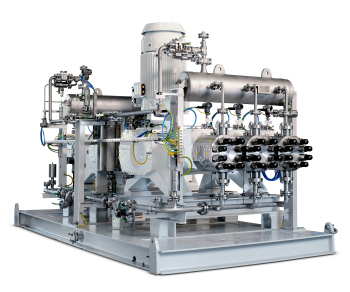

Der Pumpenkopf M800 mit PTFE-Membran kommt bei den Baureihen Lewa ecoflow und Lewa triplex zum Einsatz (Förderströme oder Volumenströme zwischen 0,1 und 1 m³/h pro Pumpenkopf; Viskosität des Fördermediums bis zu 100.000 mPas; Temperaturbereich zwischen -20 und +80°C).

Die praktischen Betriebserfahrungen mit dieser Pumpenkopftechnologie übertreffen die Erwartungen. So wurden beim Betrieb einer Pumpe zur Förderung eines Gemisches aus verschiedenen Kohlenwasserstoffen bei der BASF AG in Ludwigshafen im kontinuierlichen Betrieb bei Drücken von 700 bar sehr hohe Membran-Laufzeiten erzielt. Die Laufzeiten sind demnach durchaus vergleichbar mit den Membran-Laufzeiten von Niederdruckanwendungen – ein kontinuierlicher Betrieb von über einem Jahr ist machbar.

我们PTFE-Membranen一个您Grenzen国航ßen贝höheren Temperaturen, bei Fördermedien, die PTFE chemisch angreifen, wie z.B. Fluor und wenn eine hohe Diffusionsdichtheit gefordert ist, bietet Lewa Pumpenköpfe mit Metallmembranen an.

Quelle:LEWA GmbH
