Neues Warmwasser-Zirkulationssystem WZS 75 von Afriso

Die kompakte Baugruppe besteht aus einem thermischen Mischventil mit integriertem Verbrühungsschutz, einer Zirkulationspumpe, Thermometer, Absperrventil, einem Entleerventil zum Entlüften oder Spülen der Zirkulationsleitung sowie diversen Verbindungsteilen nach DIN 1988. Die Hydraulikbaugruppe eignet sich für alle Speichersysteme, bei denen die sicherheitstechnischen Einrichtungen wie Membran-Sicherheitsventile oder Rückflussverhinderer bereits installiert sind oder in herkömmlicher Einzelmontage ausgeführt werden sollen. Für Speicher ohne sicherheitstechnische Einrichtung kann dieser mit der Afriso Sicherheitsgruppe WSG 150 nachgerüstet werden.

WZS 75 optimiert die Temperaturregelung in der Warmwasserzirkulation und sorgt für eine geringere

Abkühlung im Speicher. Dabei strömt eine Teilmenge des zurückfließenden Zirkulationswassers über eine interne Verbindung direkt zum Kaltwassereingang des thermischen Mischventils und wird dort beigemischt.

Das System WZS 75 verträgt Mediumtemperaturen bis 95 °C und Anlagendrücke bis 10 bar bei einer Durchflusskapazität von 1,6 m³/h. Ein integriertes einstellbares Mischventil (35 °C bis 60 °C) sorgt dafür, dass Verbrühungen an den Zapfstellen

ausgeschlossen sind. Das Ventil kann zudem mit einer Plombe gegen unbefugtes Verstellen gesichert werden. Mit der neuen Baugruppe WZS 75 wird die fachgerechte Erstellung einer Brauchwasser-Zirkulationsanbindung an einen Energiespeicher zum Kinderspiel. Das System ist vorwiegend für den Betrieb in Ein- und Zweifamilienhäusern ausgerichtet.

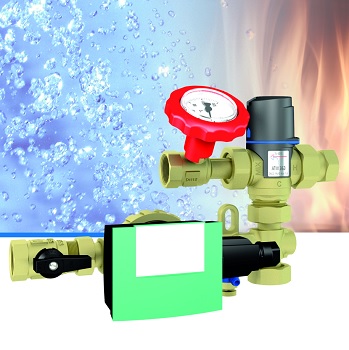

Bild: Das neue Warmwasser-Zirkulationssystem WZS 75 von Afriso wurde zur Erstellung einer Brauchwasser-Zirkulationsanbindung an einen Energiespeicher mit bereits vorhandener sicherheitstechnischen Ausrüstung konzipiert. Das System optimiert die Temperaturregelung in der Warmwasserzirkulation und sorgt für eine geringere Abkühlung im Speicher. (Foto: Afriso)
