Neue kompakte Abwasserhebeanlage für Ein- und Mehrfamilienhäuser

Dabei handelt es sich um eine vollwertige und anschlussfertige Einzelpumpen-Fäkalienhebeanlage nach DIN EN 12050-1 und 12056 zur Abwasserentsorgung in Ein- und Mehrfamilienhäusern.

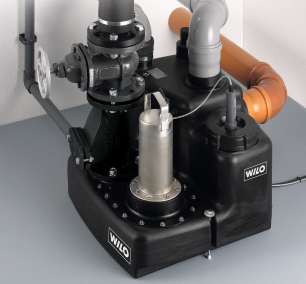

死”Wilo-DrainLift M 1/8”是flexibel einsetzbar. Somit ist sie nicht nur für den Neubau, sondern auch für den nachträglichen Einbau im Zuge von Modernisierungsmaßnahmen ideal geeignet. Dazu tragen nicht nur ihre besonders kompakten Abmessungen bei, durch die auch der Einbau in Schächte ab einem Durchmesser von 800 mm möglich wird, sondern vielmehr auch die Möglichkeit, die Zuläufe flexibel aufgrund der örtlichen Gegebenheiten frei zu wählen. Neben einem Stand- oder Wand-WC können gleichzeitig auch Badewannen, Duschen und Waschmaschinen entwässert werden – selbst wenn sie sich in benachbarten Räumen befinden. Durch die von den Wilo-Hebeanlagen bekannte Möglichkeit der frei wählbaren Zuläufe kann die Anlage exakt an die jeweilige Einbausituation angepasst werden. Hierzu sind auf dem Behälter Bereiche markiert, in denen die Zuläufe variabel positioniert werden können. Auf der Behälterrückseite können Zuläufe bis DN150 platziert werden, auf einer Längsseite und der Behälteroberseite sind Dimensionen bis DN100 möglich – und dies vollkommen gas- und geruchsdicht, wie in der DIN EN 12050-1 und EN 12056 gefordert.

Die „Wilo-DrainLift M1/8“ zeichnet sich durch hohe Betriebssicherheit aus. Diese wird durch ein großes Behältervolumen und einen im Pumpenmotor integrierten thermischen Motorschutz erzielt. Außerdem verfügt das Schaltgerät der Hebeanlage über verschiedene Varianten der Alarmierung. Bei einer Störung wird standardmäßig ein netzabhängiger integrierter Alarm ausgelöst. Dieser kann zusätzlich über einen im Gerät integrierten potenzialfreien Kontakt ausgegeben werden. Optional kann das Schaltgerät auch mit einem netzunabhängigen Alarm ausgerüstet werden. Hierzu ist auf der Platine ein Steckplatz vorgesehen, in den bei Bedarf ein 9 Volt-Blockakku eingesteckt wird. Damit ist selbst bei einem Stromausfall die Alarmfunktion der Hebeanlage gesichert.

Mit der neuen Wilo-Abwasserhebanlage reduziert sich der Montageaufwand vor Ort erheblich, da sie komplett anschlussfertig inklusive Schaltgerät sowie mit integriertem Stabschwimmerschalter geliefert wird. Außerdem umfasst der Lieferumfang alle für die Installation benötigten Zubehörteile wie Schalldämmmaterial, Flanschstutzen, eine Zulaufdichtung und eine Lochkreissäge zum Erstellen der Zuläufe am Behälter. Optional ist die Anlage auch mit Rückflussverhinderer verfügbar.

Da die „Wilo-DrainLift M1/8“ für den Einsatz in Wohngebäuden konzipiert ist, stand bei der Entwicklung nicht zuletzt ein möglichst geräuscharmer Betrieb im Mittelpunkt. Dieser wird durch ein großes Schaltvolumen von mehr als 24 Litern und durch den steilen Kennlinienverlauf der Pumpe erzielt, der eine optimale Anpassung an die örtlichen Gegebenheiten erlaubt. Zusätzlich ist die Pumpe mit einer massiven Gusskreiselkammerkonstruktion ausgestattet, die die Vibrations- und Geräuschentwicklung erheblich dämmt. Ergänzend wird durch Schalldämmmaterial aus Kautschuk die Körperschallübertragung vermindert. Auch das neue Schaltgerät leistet einen erheblichen Beitrag zur Geräuschreduzierung. Über ein eingebautes Potentiometer kann hier die Nachlaufzeit der Pumpe auf einen Wert zwischen einer und 30 Sekunden eingestellt werden. Dadurch werden Schläge der Rückschlagklappe, die bei einem plötzlichen Volumenstromabriss entstehen können, auf ein Minimum reduziert.
