Les terminaux de distributeurs ouvrent de nouvelles possibilités

Bürkert propose des terminaux de distributeurs pour les applications d'eau qui peuvent être facilement et rapidement intégrés dans l'environnement d'automatisation respectif via une passerelle. La communication est ensuite réalisée à l'aide de protocoles industriels Ethernet ou Profibus courants. Pendant le fonctionnement, les terminaux de distributeurs offrent aux utilisateurs des fonctions de surveillance et de diagnostic réglables, qui améliorent la disponibilité du système et la fiabilité des processus et permettent une maintenance préventive. Un écran intégré affiche des informations détaillées sur le site, telles que l'état de commutation actuel de la vanne pilote et de la vanne de process, émet un message si les limites de pression prédéfinies sont dépassées ou affiche des erreurs telles qu'un câble cassé en texte clair.

Armoire de commande centrale ou module de terrain robuste

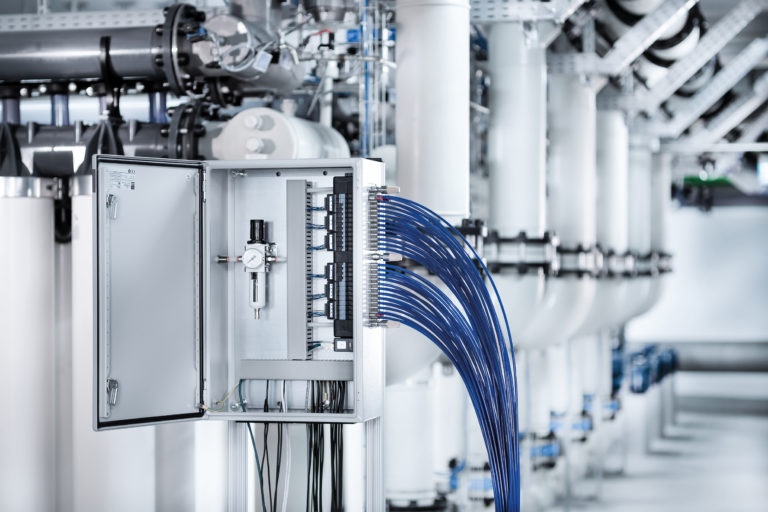

Lors du développement du terminal de distributeurs type 8652 (Fig. 1), un accent particulier a été mis sur les dimensions compactes. Il est nettement plus petit que son prédécesseur et peut donc également être placé dans des armoires de commande compactes, ce qui entraîne des économies de coûts. Les armoires de commande peuvent être installées à proximité des vannes de process. La plaque d'adaptation standard AirLINE Quick simplifie l'assemblage et réduit considérablement l'utilisation de tuyaux et câbles pneumatiques, ce qui minimise les points de fuite potentiels. La plaque est intégrée dans le plancher de l'armoire de commande ou dans la paroi de l'armoire de commande, les vissages de cloison sur l'armoire de commande ne sont alors plus nécessaires. L'utilisation et la maintenance sont pratiques. Il y a une opération d'urgence manuelle et les vannes individuelles peuvent être remplacées pendant le fonctionnement.

Pour une installation directement sur le terrain sans armoire de commande, le terminal de distributeurs type 8653 AirLINE Field (Fig. 2) est un bloc pneumatique IP65 robuste avec lequel les groupes de vannes peuvent être commandés de manière décentralisée. Cela économise également les travaux de câblage et de tuyauterie. Les signaux de retour peuvent, par exemple, être collectés sur le terrain et acheminés via un câble. Le module de terrain peut être combiné avec le terminal de distributeurs 8652 dans l'armoire de commande via Plug and Play. De cette manière, des raccords à distance peuvent être intégrés dans le système de distribution pneumatique central à faible coût et facilement mis en service. Grâce à l'affichage d'état LED Namur, l'utilisateur a toujours la fonction en vue, même à distance.

Intégration facile dans le monde Siemens
Dans le contexte de l'industrie 4.0, les terminaux de distributeurs utilisés dans les applications hydrauliques deviennent de plus en plus des systèmes d'automatisation électropneumatique. Le type 8647 (Fig. 3), entièrement intégré dans le système de périphérie décentralisée SIMATIC ET 200SP HA de Siemens, définit ici des normes claires. Cela permet une intégration rapide et transparente à la fois lors de la mise en service et ultérieurement lors de la surveillance des opérations en cours. Par exemple, le nombre de cycles de commutation effectués est transmis au système de commande. De cette manière, une maintenance préventive et orientée vers l'usure du système peut être initiée et les temps d'arrêt peuvent être minimisés. De plus, un protocole de bus redondant assure une sécurité supplémentaire.
