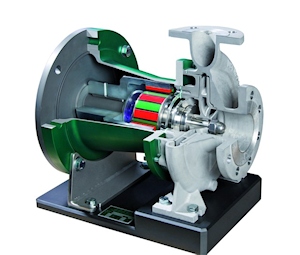

Kreiselpumpe von DST auch im explosionsgefährdeten Bereich einsatzbereit

Die NeoMag ist eine einstufige, nicht selbstansaugende Kreiselpumpe aus Edelstahl in Blockbauweise. Ihr Herzstück ist der Borohardcan, ein Spalttopf aus Borosilikatglas – eine patentierte Neuentwicklung von DST. Mit ihm stößt die Pumpe in eine neue wirtschaftliche und energiesparende Dimension vor. Es gibt keine Wärmeentwicklung durch Wirbelströme. Der Borohardcan ist damit auch für sich genommen eine besonders wirtschaftliche Lösung für magnetgekuppelte Standard-Kreiselpumpen. Das Pumpenlaufrad und die Gehäusebauteile sind nach neusten Erkenntnissen in Bezug auf Strömungstechnik und Hydraulik entwickelt und konstruiert worden.

Durch den Einsatz der neu patentierten Dauermagnetkupplung mit Borohardcan-Spalttopf und einer kompakten Gleitlagerung aus Siliciumcarbid (SSIC) ist bei der neuen Pumpe von einer wartungsfreien Laufzeit von circa fünf Jahren und mehr auszugehen.

Beim Vergleich zwischen einer normalen Magnetkreiselpumpe mit herkömmlichem Magnetantrieb und der neuen NeoMag-Pumpe, bei einer Förderleistung von 60 m³/h und einer Förderhöhe von 60 m, kann durch den Einsatz des von DST patentierten Borohardcan-Spalttopfs eine Leistungseinsparung von bis zu 3,5 kW erzielt werden. Bei einem Leistungsbedarf von 18,5 kW liegt die Energieeinsparung an einer Pumpe, die rund um die Uhr das ganze Jahr in Betrieb ist, durch die verbesserte Magnetkupplung bei 30.660 kWh beziehungsweise bei einem Preis von 0,10€/kWh bei 3.066 Euro. Wird ein energieeffizienter IE2-Motor eingesetzt, ergibt sich für das Pumpenaggregat eine weitere Energieeinsparung von bis zu 11 Prozent gegenüber herkömmlichen Antriebslösungen. In der Beispielrechnung bedeutet das eine Ersparnis von weiteren 14.454 kWh und damit 1.445,40 Euro.

Eine Kreiselpumpe mit doppelt wirkender Gleitringdichtung und die NeoMag liegen etwa auf gleichem Preisniveau. Bei einer Laufzeit von fünf Jahren – abhängig vom Fördermedium – spart der Kunde fünf bis zehn Wartungsintervalle für die Gleitringdichtung.

Erhaltlich是死黑泵在窝Druckstufen PN10 und PN16 für einen Förderstrom bis 60m³/h und für eine Förderhöhe bis zu 60 m. Die Baureihe wird am ersten Lagerträger noch zu kleineren Baugrößen ergänzt. Eine speziell für den Einsatz in der NeoMag entwickelte Dauermagnetkupplung mit einer neuen Magnetkonfiguration ist für Medientemperaturen bis 150°C geeignet. Auf Anfrage ist eine Magnetbestückung für den Einsatz bis 350°C möglich.

Einsatzbereiche:

• Chemische Industrie (aggressive, teilweise toxische Medien)

• 《Verfahrenstechnik (Versorgung Temperierung)

• Allgemeine Industrieanwendungen (fördern von Wasser, wasserähnlichen Medien und Ölen)

• Pharmazeutische Industrie (Versorgungsmedien)

• Biotechnologie (Versorgungsmedien)

• Lebensmittelindustrie (Versorgungsmedien)

• Petrochemie (Nebenprozesse)

IPV Varisco Dresden, ein Spezialist für selbstansaugende Kreiselpumpen, arbeitet seit einigen Jahren erfolgreich mit der Lagerung und der Dauermagnetkupplung der NeoMag. Messungen haben dort ergeben, dass das Unternehmen durch den Einsatz der neuen Technologie bis zu 50 Prozent weniger Stromaufnahme hat. Die Pumpe besteht im Wesentlichen aus drei Komponenten, aus dem Gehäuse, der Lagerung und der Dauermagnetkupplung. Für das Gehäuse ergibt sich bereits nach 15 Minuten Testlauf aufgrund der hydraulischen und strömungstechnischen Ausführung eine Kennlinie mit einem optimalen Wirkungsgrad. Bei der NeoMag 50-200 liegt er bei 73 Prozent. Dauermagnetkupplungen werden von DST seit über 20 Jahren für neue Applikationen und kundenspezifische Lösungen entwickelt und hergestellt. In dieser Technologie ist das Unternehmen Marktführer. Was die SSIC-Gleitlagerung betrifft, verfügt DST inzwischen über eine mehr als zehnjährige Erfahrung.
