Hochgeschwindigkeitsantrieb mit hochdämpfenden Schwingelementen

Der intelligente Einsatz hochdämpfender Schwingelemente entkoppelt dabei die Maschine vom eigentlichen Fundament. So sind trotz der hohen Motordrehzahl keine zusätzlichen baulichen Maßnahmen erforderlich.

Die Motorenreihe N-compact High-Speed von Siemens A&D baut auf der etablierten Niederspannungsmotorenreihe auf, verfügt über einen hohen Wirkungsgrad, ist kom-pakt und wartungsarm. Sie deckt die Spannungsklassen von 400 bis 690 V ab und ist für Leistungen von 200 kW bis 1050 kW lieferbar. Insbesondere mit den für Strö-mungsmaschinen besonders geeigneten Frequenzumrichtern Sinamics G130 und G150 bildet der Hochgeschwindigkeitsmotor ein abgestimmtes Antriebssystem.

Die N-compact High-Speed ist durch die hochdämpfenden Schwingelemente an den Motorfüßen vom Fundament entkoppelt. Das macht den Motor zum einen unempfindlich gegen äußere Störeinflüsse wie Schwingungen und Vibrationen, was sich besonders bei sehr hohen Drehzahlen auszahlt. Zum anderen ist die Maschine damit unabhängig von der Fundamentierung vor Ort, also kein zusätzlicher baulicher Aufwand notwendig.

Ein weiterer Pluspunkt dieser gedämpften Aufstellung ist die geringere magnetische Schalleinleitung ins Fundament, was den Geräuschpegel zusätzlich reduziert.

麻省理工学院窝衣服hzahlen bis 5000 Umdrehungen pro Minute, die sich durch das unterkritische Läuferdesign und Fremdbelüftung über den vollen Drehzahlstellbereich nutzen lassen, kommen selbst schnelllaufende Arbeitsmaschinen wie Hochdruckventilatoren, Schraubenkompressoren oder spezielle Kreiselpumpen ohne ein Übersetzungsgetriebe aus. Das spart bezogen auf das Gesamtaggregat Platz sowie Gewicht, reduziert den Wartungsbedarf und trägt gleichzeitig zu einem höheren Wirkungsgrad und Zuverlässigkeit bei.

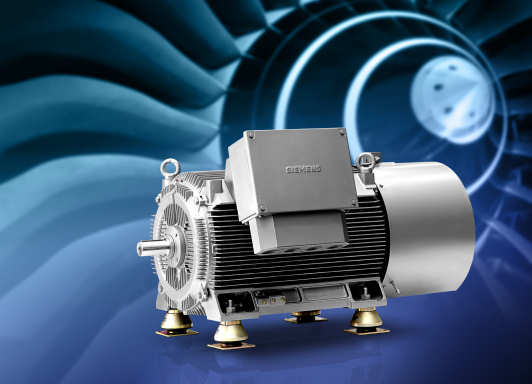

Bild: Die neue Motorenvariante N-compact High-Speed von Siemens A&D verfügt über einen hohen Wirkungsgrad, baut kompakt und ist wartungsarm. Sie deckt Spannungsklassen von 400 bis 690 V ab und ist für Leistungen von 200 kW bis 1050 kW lieferbar. Durch Fremdbelüftung und spezielles Läuferdesign ist der Motor für den Drehzahlbereich bis 5000 Umdrehungen pro Minute geeignet. Der intelligente Einsatz hochdämpfender Schwingelemente entkoppelt dabei die Maschine vom eigentlichen Fundament. So sind trotz der hohen Motordrehzahl keine zusätzlichen baulichen Maßnahmen erforderlich. Mit den für Strömungsmaschinen besonders geeigneten Frequenzumrichtern Sinamics G130 und G150 bildet der Hochgeschwindigkeitsmotor ein abgestimmtes Antriebssystem.
