Grundfos goes Industrial Ethernet

Hier eingesetzte Pumpen müssen interaktionsfähig sein, um Abweichungen vom Soll-Zustand zum einen dem Prozessleitsystem zu kommunizieren und andererseits Steuersignale des Leitsystems entgegen zu nehmen.

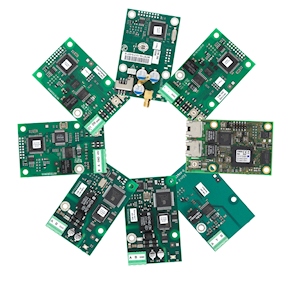

Um seine Pumpen in ein Feldbus-System integrieren zu können, nutzt Grundfos seit Jahren bereits pumpenspezifische Feldbuskarten. Diese sind in zwei Ausführungen verfügbar: Als CIM (Communication Interface Module) - diese Steckkarten werden direkt im Antrieb der Pumpe eingesteckt – und als CIU (Communication Interface Unit) in einer externen Box mit integriertem 24-240 Volt AC/DC-Netzteil. Speziell für seine Smart Digital Dosierpumpen hat Grundfos eine zwischen Pumpe und Fußplatte einklickbare E-Box entwickelt.

Existierende Feldbusse der ersten Generation werden mittlerweile häufig durch ein echtzeitfähiges Industrial Ethernet ersetzt oder ergänzt. Neben den klassischen Feldbus-Protokollen (für die Gebäudeautomation oder für industrielle Prozesse) offeriert Grundfos deshalb das CIM/CIU 500, das Industrial Ethernet-Busprotokolle unterstützt. Um die Variantenvielfalt zu reduzieren, unterstützt eine einzige CIM 500-Feldbuskarte durch Drehen eines Schalters unterschiedliche Ethernet-Busprotokolle wie Profinet IO, Modbus TCP und BacNet IP.

Gerade in Zusammenhang mit neuen SPS (speicherprogrammierbaren Steuerungen) mit integrierter Profinet-Schnittstelle bietet die Ansteuerung/Überwachung via Feldbus dem Betreiber deutliche Vorteile:

• Direkte Kommunikation mit SPS, die standardmäßig über eine Ethernet-Schnittstelle verfügen,

• optimale Ansteuerung von drehzahlgestellten Pumpenantrieben mit großem Regelbereich,

• kundenspezifische Auswertung von Warn- oder Alarmsignalen über eine weitere Bearbeitung in der SPS,

• Aufnahme von Energieverbrauchswerten,

• zusätzliche Sensorwerte der Pumpe werden erfasst,

• modularer Aufbau, nachrüstbar,

• 静脉模件毛皮unterschiedliche Ethernet-basierte Feldbussysteme.

Jedem CIM/CIU-Datenbus-Kommunikations-Modul liegt eine DVD bei, auf der alle notwendigen Informationen wie Funktionsprofile, Bedienanleitungen und datenbusspezifische Dokumentationen aufgespielt sind. Daneben sind z.B. für Smart Digital Dosierpumpen Beispiel-Programmierungen beigelegt, um die Integration in die Prozessleittechnik so einfach wie möglich zu gestalten.

CIM/CIU 500 ermöglicht die Kopplung von Grundfos-Pumpen an das echtzeitfähige Industrial Ethernet – ein weiterer Baustein des iSolutions-Konzepts dieses Anbieters. Bei diesem ganzheitlichen Systemansatz für Pumpenanlagen geht es um die Verschmelzung selbst entwickelter und gefertigter Komponenten (Hydraulik, Antriebslösungen, Sensoren, Regelungstechnik) zu einem intelligenten Hybridsystem.
