GEMÜ kündigt neue Generation weichdichtender, zentrischer Absperrklappen an

Ein spezialisiertes Team aus den Bereichen Konstruktion, Produktmanagement, Qualitätsmanagement und Produktion hat mit der Überarbeitung der Baureihe GEMÜ R480 Victoria eine Vielzahl technischer Details verfeinert und gleichzeitig die Fertigungskompetenz weiter ausgebaut. Dank der Investitionen in die Inhouse Bearbeitungs- und Beschichtungskompetenz hat GEMÜ nun noch mehr Kontrolle über qualitätsentscheidende Produktionsprozesse.

Eigene mechanische Bearbeitung für enge Form- und Lagetoleranzen
In der hochautomatisierten Klappenproduktion bei GEMÜ Valves China werden die Klappenkörper in einer Aufspannung gefräst. So werden exakte Form- und Lagetoleranzen erreicht. Weiterhin besteht mehr Kontrolle über die Qualität der Absperrklappe, da diese im Unternehmen bearbeitet wird. Ein weiterer Vorteil der eigenen Fertigung ist, dass die Lieferzeiten flexibler sind und dadurch die Verfügbarkeit besser gesteuert werden kann.

Schlankes Scheibendesign für bessere Kv-Werte
Aufgrund der strömungsoptimierten und schlanken Scheibenkonstruktion erreicht die überarbeitete GEMÜ R480 Victoria Absperrklappe höhere Durchflussfaktoren. Damit wird der Druckverlust reduziert und die Absperrklappe ist energieeffizienter. Durch die gleichmäßige Flächenpressung auf Achsen- und Wellenlagerung, erweisen sich die Absperrklappen als äußerst betriebskostensparend, da ein geringeres Drehmoment zur Betätigung nötig ist. Darüber hinaus reduzieren PTFE-beschichtete Stahlbuchsen im Achsen- und Wellenbereich die Drehmomente zusätzlich und helfen so, Kosten zu sparen.

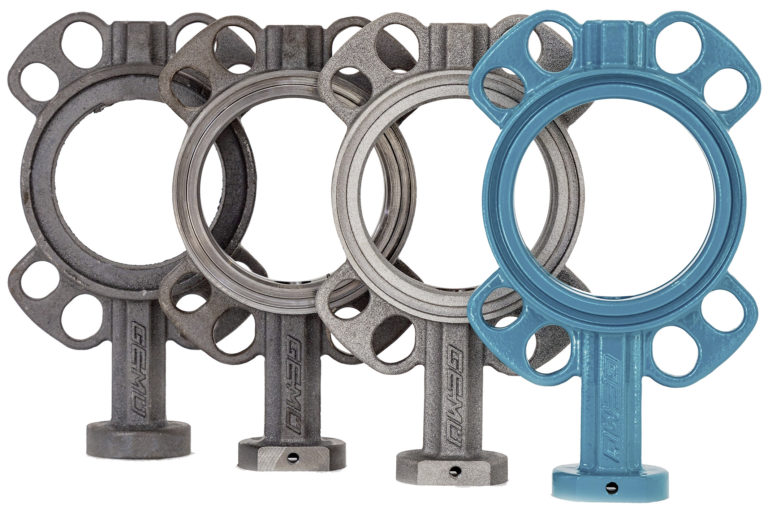

Hochwertige Beschichtung für robuste Armaturen
Eine hochwertige Beschichtung fängt nicht erst mit der Auswahl oder dem Auftragen der Beschichtung an. Die Vorbehandlung, wie Sandstrahlen, Erwärmen und die Robotertechnologie sind weitere entscheidende Kriterien im gesamten Beschichtungsprozess. Im Wirbelsintern-Verfahren werden die Klappenkörper in ein Becken mit Epoxidpulver eingetaucht. Das Pulver schmilzt auf dem vorgeheizten Klappenkörper und vernetzt sich so zu einer robusten und beständigen Oberfläche.

Mit einer Schichtdicke von mindestens 250 µm ist der Korrosionsschutz gemäß ISO 12944-6 C5M durchgängig – auch im Manschettenbereich – gewährleistet. Die Haftung der Beschichtung auf dem Metall wird durch den Einsatz des Wirbelsintern-Verfahrens im Vergleich zur statischen Pulverbeschichtung deutlich verbessert.

Zuverlässig und smart – GEMÜ Absperrklappen sind vorbereitet für Industrie 4.0
Ein weiteres Feature der R480 Victoria Baureihe ist die technische Optimierung der Manschette für bessere Dichtheit. Zusätzliches Material im Sitz-, Achsen- und Wellenbereich sowie eine Nut in Durchflussrichtung zur formschlüssigen Fixierung verbessern die Rutschfestigkeit und Abdichtung der Absperrklappe. Ein Fixpunkt der Manschette am Klappenkörper ermöglicht einen einfachen Manschettenwechsel und das Ablesen des Manschettenwerkstoff auch in eingebautem Zustand.

Zusätzlich ist, durch die Einführschräge an der Manschette, ein einfacher und fehlerfreier Austausch bei Instandhaltung oder nachträglichem Armaturenwechsel möglich. Die Baureihe R480 Victoria kann durch den identischen Antriebsflansch und die gleichen Einbaulängen eins zu eins die vorherige Baureihe 480 Victoria ersetzen.

Insgesamt überzeugen die neuen Absperrklappen durch servicefreundliche und austauschbare Komponenten, aber vor allem auch durch mehr Sicherheit und Effizienz. GEMÜ geht durch die Integration eines RFID-Chips allerdings noch einen Schritt weiter und ist für Industrie 4.0 vorbereitet.

麻省理工学院CONEXO bietet das Unternehmen rfid系统architektur zur eindeutigen Identifikation von Verschleißteilen sowie der papierlosen Wartung und Prozessdokumentation.

Dabei führt die CONEXO App Monteure und Wartungstechniker Schritt für Schritt durch frei definierbare Wartungsworkflows.

死neue Baureihe R480维多利亚有es窝螺母erschiedlichsten Nennweiten von DN 50 bis DN 300 mit ihren zahlreichen Neuerungen kann ab sofort bei GEMÜ bestellt werden. Die neue Baureihe gibt es in folgenden Ausführungen:

• R480 Victoria mit freiem Wellenende
• R487 Victoria mit Handhebel
• R481 Victoria mit pneumatischem Antrieb
• R488 Victoria mit elektromotorischem Antrieb
