Freudenberg Sealing Technologies entwickelt spezielle Dichtungslösung für neues hygienisches Hochdruckventil

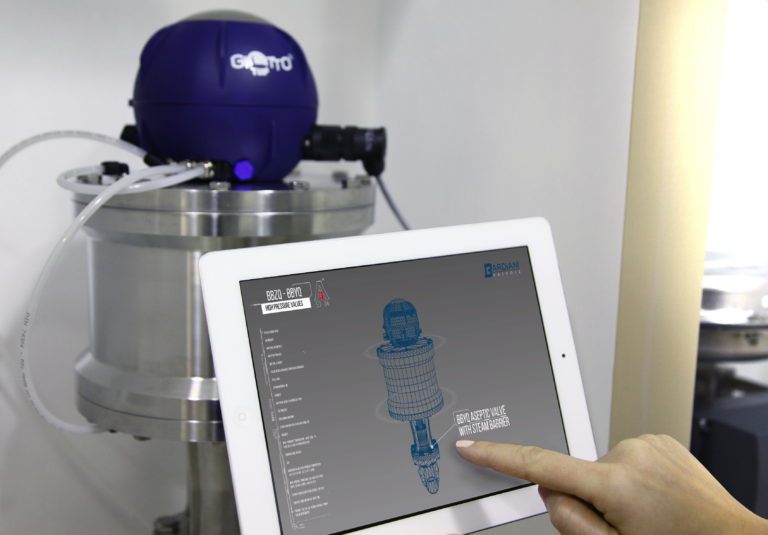

Bildquelle: Bardiani Valvole Spa
Ventile sind unverzichtbare Komponenten in den hygienisch sensiblen Anlagen der Lebensmittel-, Getränke- und Pharmaindustrie. Bislang standen für produktberührende Anwendungen der Lebensmittelindustrie keine nach
3-A Sanitary Standards konformen Hochdruckventile zur Verfügung. Die Zertifizierung dieser weltweit akzeptierten Hygiene-Standards umfasst sowohl das Design als auch die Herstellung von Komponenten, die mit Lebensmitteln in Berührung kommen.
Auch die für die neue Ventilkonstruktion notwendigen Dichtungen müssen daher den Hygiene- und Design-Vorgaben entsprechen. Aus diesem Grund war es notwendig, eine neue standardkonforme Haupt-Stangendichtung zu entwickeln, die für Hochdruckanwendungen bis 150 bar geeignet ist. Mit diesen Anforderungen trat Bardiani Valvole an Freudenberg Sealing Technologies heran. Zusätzlich sollte die neue Dichtungslösung auch in der Vorgängergeneration des Hochdruckventils einsetzbar sein.
Werkzeugfrei hergestellte Prototypen
Das Ergebnis der gemeinsamen Entwicklungsarbeit ist eine Dichtung bestehend aus einer Dichtlippe aus EPDM 302 oder Fluoroprene XP 43 in Kombination mit einem Stützring aus PTFE. Inspirieren ließen sich die Entwickler dabei vom Design einer bewährten Schaftdichtung und eines O-Rings mit Stützring. Es entstand daraus eine neuartige Kombination dieser beiden Elemente. Um den Entwicklungsprozess so schnell und so wirtschaftlich wie möglich zu gestalten, ließ das Entwicklerteam zunächst werkzeugfrei hergestellte Prototypen anfertigen. Die Validierung der Dichtungen erfolgte anhand dieser Muster. Möglich macht dies der Freudenberg Xpress Service. Er bietet gedrehte Dichtungen aus Originalwerkstoffen und Originalprofilen für Prototypen, Ersatzteile oder wirtschaftliche Kleinserien. Durch die werkzeugfreie Herstellung entstehen für den Kunden erhebliche Kosten- und Zeitvorteile. Besondere Dreh- und Frästechniken ermöglichen es, individuelle Designs exakt zu realisieren. Auch die maßgeschneiderte Dichtungslösung für das neue Hochdruckventil konnte so in extrem kurzer Zeit ökonomisch hergestellt werden. Der Freudenberg Xpress Service ist weltweit in zahlreichen Freudenberg-Standorten vertreten und ermöglicht damit eine schnelle Lieferung zum Beispiel auch von Ersatzteilen.
Die nach Hygienic Design Vorgaben totraumfreie Konstruktion der Dichtung verhindert, dass sich Rückstände von Prozess- und Reinigungsmedien absetzen. Damit entspricht das Dichtungsdesign allen relevanten Vorgaben für Anwendungen in der Getränke- und Lebensmittelindustrie sowie der pharmazeutischen Industrie. Beide verwendeten Werkstoffe zeichnen sich durch eine sehr gute thermische Beständigkeit und ausgezeichnete mechanische Eigenschaften aus. Zudem erfüllen sie die strengen Anforderungen für den Einsatz in CIP-/SIP-Prozessen (Cleaning In Place/Sterilization In Place).
Standardkonforme Dichtungsmaterialien
Fluoroprene XP ist ein hochfluorierter Werkstoff der speziell für extreme Anwendungen in der Lebensmittel- und Pharmaindustrie entwickelt wurde. Er eignet sich für alle Anwendungen mit Desinfektions- und Reinigungsmitteln, Dampfsterilisationen, hohen Temperaturen (bis +200 °C), hohen Konzentrationen von Fetten und Aromen sowie Speiseölen. Die Kombination einer elastischen Dichtlippe mit einem PTFE-Stützring macht die Lösung extrem druckbeständig. Alle verwendeten Dichtungsmaterialien sind konform zur EU (VO) 1935/2004, FDA, USP Chapter 87 und 88 und 3-A Sanitary Standards.
Das Resultat der Kombination aus neuer Dichtungsgeometrie und bewährten Werkstoffen ist eine kundenspezifische Dichtungslösung, die auf Basis der Kundenanforderungen innerhalb eines sehr kurzen Entwicklungsprozesses ohne Werkzeugkosten entstand. Nach einem umfangreichen Test der Muster auf dem eigenen Prüfstand, zeigte sich Bardiani Valvole mehr als zufrieden mit dem Ergebnis der Zusammenarbeit. Ebenso David Brenière, Sales Manager Process Industry bei Freudenberg Sealing Technologies, der rückblickend zusammenfasst: „Die technische Anfrage von Bardiani Valvole nach einer hygienischen Hochdruck-Stangendichtung war im ersten Blick eine große Herausforderung. Dennoch konnten wir schnell eine herausragende Lösung vorstellen, nicht nur auf Papier, sondern als drehtechnisch hergestellte Muster für eine kurzfristige Validierung der neuen Dichtungen.“ Mit den eigens für diese Anwendung entwickelten Dichtungslösungen von Freudenberg Sealing Technologies ist das neue Ventil von Bardiani Valvole das erste nach 3-A Sanitary Standards zertifizierte Hochdruckventil System für die Lebensmittel-, Getränke und Pharmaindustrie.
