Eco-Pen 450冯preeflow ViscoTec Prazisions-Dosiersystem mit Vakuumoption von Xenon
Als Komponente im Präzisions-Dosiersystem mit Vakuumoption von Xenon konnte der eco-PEN 450 von preeflow by ViscoTec überzeugen. Dank dem zuverlässigen Dispenser des mittelständischen Dosiertechnikspezialisten aus Töging erhält man ein voll automatisches Dosiersystem, das für absolute Präzision und Wiederholbarkeit steht: Sowohl mit dem System und den darin verwendeten Komponenten, als auch mit dem Dosiervorgang selbst.

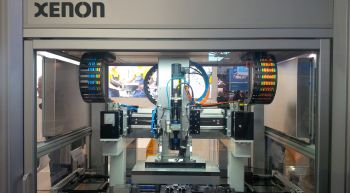

Eco-Pen 450冯preeflow ViscoTec Prazisions-Dosiersystem mit Vakuumoption von Xenon (Foto: ViscoTec Pumpen- u. Dosiertechnik GmbH)
Die Xenon Automatisierungstechnik GmbH projektiert, entwickelt und baut Maschinen und Anlagen für die Automatisierung von Fertigungsprozessen. Als Anbieter von komplexen und schlüsselfertigen Anlagen eröffnet das Unternehmen mit seinem neuen Präzisions-Dosiersystem die Möglichkeit auf unterschiedlichste Bauteile und sogar unter Vakuum zu applizieren. Doch erst durch die Kombination mit dem eco-PEN von preeflow ist das Dosieren auch mit kontinuierlich gleichbleibend hoher Qualität und absoluter Genauigkeit möglich.
Aufgrund von gesammelten Erfahrungen mit den eco-PENs seitens Xenon und dem passenden, gewünschten Dosiervolumenbereich der Dispenser fiel die Entscheidung auf preeflow. Die Inbetriebnahme der Komponenten ist unkompliziert. „Das Spindeldosiersystem wird über die plug n dose Box und die SPS direkt angesteuert, so dass ein Nachführen des Volumenstroms zum Verfahrweg unkompliziert erfolgen kann.“ so Xenon. Während andere Dosierpumpen Schwierigkeiten mit dem anliegenden Vakuum haben, kann der Dosierprozess mithilfe des eco-PEN vollständig kontrolliert werden: So stellte er sich als die beste volumetrische Dosierlösung in dieser Anwendung heraus. Zusätzliche Pluspunkte wie die einfache Integration in die Automationsanlage und eine simple Inbetriebnahme überzeugen in der Anwendung.
Hohe Wiederholgenauigkeiten beim Dosieren waren das Hauptziel bei der Umsetzung. Mit den eingesetzten direkt angetriebenen Achsen erreicht die Einzelachse +/- 10 µm. Die z-Achse ist als Spindel ausgeführt. Der Aufbau ist als Gantry gewählt. Die Querachse kann in 2 verschiedenen Baugrößen ausgeführt werden. In die fertige Maschine ist eine verstärkte Achse eingebaut, die Massen bis zu 20 kg bewegen kann. Eine Notwendigkeit, wenn im Vakuum dosiert wird und entsprechende Komponenten mitbewegt werden müssen (Luftlager inkl. Aushubeinheit). Auch schwere Mehrkomponentendosierventile können eingesetzt werden. Für Dosieraufgaben mit leichteren Dosiereinheiten (wie z.B. dem eco-PEN) ohne Vakuumkomponenten kann auch eine Achse mit geringerer Traglast gewählt werden. Eine typisches Gewicht für einen solchen Dosieraufbau sind ca. 5 kg. Mit diesem Baukasten ist es möglich kurzfristig auf spezielle Kundenwünsche einzugehen ohne dabei von Standardlösungen abweichen zu müssen.
Besondere Schwierigkeiten bereiten beim Dosieren unter Vakuum das gelegentlich auftretende Nachtropfen und die große notwendige Nadellänge. Auch das waren besondere Herausforderungen für die preeflow Produkte.
So sind Dosierventile, die nach dem Druck-Zeitprinzip arbeiten, für Xenon beim prozesssicheren und genauen Dosieren nur bedingt geeignet. Aus diesem Grund musste ein Volumendosierventil eingesetzt werden: Für die erforderliche Flexibilität muss der Volumenstrom bzw. die Fördermenge einstellbar bzw. steuerbar sein. Auch das Preis-Leistungs-Verhältnis überzeugte nicht zuletzt.
Doch am Wichtigsten für Xenon waren die kompakte Bauform, die
Flexibilität bezüglich maximalem Dosiervolumen und das steuerbare Dosiervolumen. Damit überzeugte preeflow durch Mikrodosierung in Perfektion.
